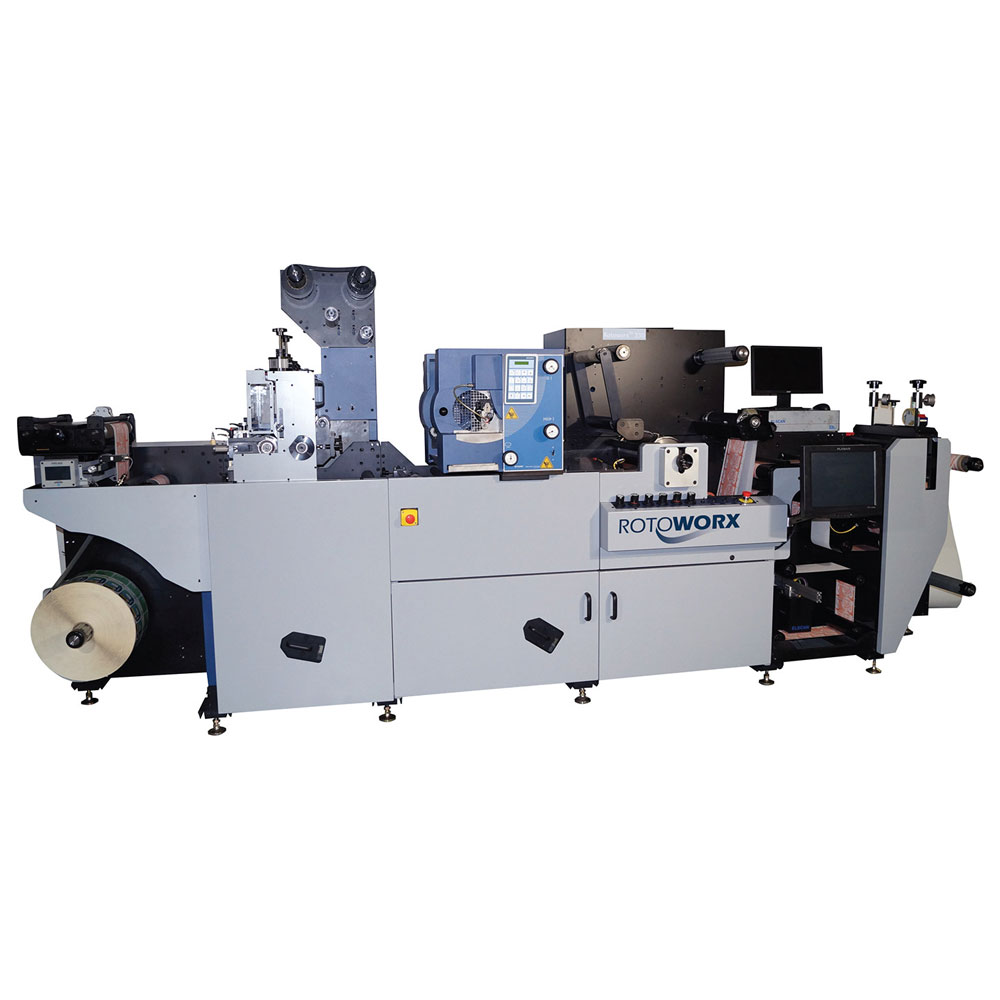

Rotoworx 330

Système de conversion semi-rotatif

La gamme de produits Rotoworx 330 offre une solution qui est à la fois économique, autonome et modulaire; elle est conçue pour réduire le coût de la conversion et de la finition d’étiquette à court-tirage. La Rotoworx 330 comprend de nombreuses fonctionnalités, dont le déroulage, la découpe semi-rotative, le contrecollage, le rembobinage de la matrice, ainsi que deux modules de rembobinage. Elle peut traiter des bandes ayant une largeur maximale de 330 mm (13 po) et la vitesse de fonctionnement peut atteindre 50 m/min (~ 160 pi/min).

Grâce à la très petite surface de contact de cette machine, en plus de son court passage de bande («web path»), son cycle de repérage et son poste d’arrêt/mise en marche de la découpe, la Rotoworx 330 crée peu de rejets lors du transfert de tâche et du raccordement de rouleaux. Le réenregistrement est possible en une ou deux répétitions.

* Veuillez noter que nous valorisons le développement et l’amélioration continue de nos produits. L’image et les informations affichées sur cette page peuvent donc changer sans préavis.

Demandez une soumission Consultez la brochure

Catégorie :

Caracteristiques générales

  • Dérouleur
  • Découpe semi-rotative
  • Poste d’enduction flexo
  • Contrecollage
  • Rembobinage de la matrice
  • Deux modules de rembobinage
  • Largeur maximale de la bande de 13 po
  • Vitesse de fonctionnement maximale de 16 pi/min

Fonctionnalités économiques pour l’impression à court-tirage
Ces caractéristiques minimisent le gaspillage lors du transfert de tâche et du raccordement de rouleaux

  • Petite surface de contact (37 pieds carrés)
  • Court passage de bande ou «web path» (11,5 pi)
  • Cycle de repérage
  • Poste d’arrêt et de mise en marche de la découpe
  • Réenregistrement possible en 1 ou 2 répétitions
Équipement à 100 % modulaire

Tout module facultatif peut être intégré dans une configuration spécifique qui répondra à vos exigences

  • Dispositif de traitement Corona, à un ou deux côtés
  • Nettoyeur de bande à contact, à un ou deux côtés
  • Poste d’enduction flexo avec sécheuse UV ou à air chaud IR
  • Poste d’impression ou de vernissage à plat flexographique, avec séchage UV ou à air chaud IR
  • Module de dorure à froid pour l’unité flexographique
  • Coupe longitudinale par cisaillement
  • Coupe avec lame de rasoir
  • Poste de découpage rotatif complet
  • Convoyeur en nappe (shingling conveyor) avec chariot (carry cart) et compteur
  • Module d’impression sérigraphique avec séchage UV
  • Écran plat avec séchage UV
  • Estampage à chaud sur surface plane (flat bed)
  • Module de découpe sur surface plane (flat bed)
  • Inspection visuelle par caméra
  • Système d’inspection par caméra à 100 %
  • Estampage à chaud rotatif
  • Tête d’impression à jet d’encre digitale et à couleur simple (mono color) Chariot de chargement et de déchargement de rouleaux, pour dérouler et rembobiner
  • Chargeur à rouleaux pneumatique pour le dérouleur
    Vitesse

    • Vitesse mécanique maximale de 250 pi/min (76 m/min) en mode rembobinage/enduction
    • Vitesse de fonctionnement maximale de 160 pi/min (50 m/min) en mode semi-rotatif

    Capacité de déroulage

    • 760 mm (30 po)

    Largeur de la bande

    • Minimum 50 mm (2 po)
    • Maximum 343 mm (13,5 po)

    Taille de répétition pour le découpage

    • 203 mm (8 po) à 559 mm (22 po)

    Taille de répétition du module flexo

    • 610 mm (24 po)

    Contrecollage

    • Capacité de contrecollage sur le côté supérieur (top side) de 510 mm (20 po)

    Découpage

    • Découpe semi-rotative avec +/- 180 μ (0,007 po) de précision dans l’enregistrement

    Poste de coupe (Slitting)

    • « Underscore »
    • Découpeuse à pression

    Rembobinage

    • Double rembobinage du prouduit, avec capacité de 610 mm (24 po) et rembobinage de la matrice de 610 mm (24 po)

    Interface utilisateur

    • Intuitif, écran tactile, tous les contrôles, centralisé

    Service d’assistance

    • Opération et dépannage à distance, avec une connexion Internet sécurisée
Notre petite équipe de spécialistes est en mesure de répondre à vos besoins les plus particuliers en matière d’impression. Nous réalisons 99 % de l’usinage à l’interne et travaillons donc en étroite collaboration avec nos clients, pour concevoir un produit qui est adapté aux exigences de chaque entreprise.

Faites appel à nos services, pour savoir comment Gonderflex peut vous aider.

AVANTAGES DU ROTOWORX 330



  • Connector.

    POSTE DE DÉCOUPE SEMI-ROTATIVE

    Le poste de découpe semi-rotative comprend des technologies de détection, pour réenregistrer de façon électronique sur le matériel arrivant pré-imprimé, avec l’aide d’un cylindre magnétique et des outils flexibles, pour des transitions rapides et des coûts d’outillage réduits. Le système de découpe avec enclume (« die tool anvil system ») a un mode hors impression, pour réduire la quantité de rejets lors des transitions et de la préparation.

  • Connector.

    POSTE FLEXOGRAPHIQUE POUR FORMATS VARIABLES

    Nous avons intégré un module flexographique au système Rotoworx, afin de fournir la polyvalence et la rentabilité de la flexographie, ainsi que la découpe semi-rotative.

  • Connector.

    SYSTÈME DE TENSION ISO BREVETÉ

    Le système comprend un transport de bande éprouvé, avec une précision d’enregistrement élevée de +/- 180 microns (0,007 po) et une taille de répétition de 203 mm (8 po) à 559 mm (22 po). La tension dans chaque module est contrôlée indépendamment, ce qui est particulièrement utile lors de l’utilisation de films sensibles, de matrices difficiles ou lors de la coupe (through cutting).

  • Connector.

    INTERFACE UTILISATEUR GRAPHIQUE ET DIAGNOSTIC À DISTANCE

    Une interface utilisateur protégée par mot de passe, avec des représentations de la machine, facilite l’entrée de tous les paramètres d’exécution et les réglages nécessaires. Le mode d’emploi, le guide de dépannage et les diagnostics sont accessibles via cet écran tactile. La machine peut également être contrôlée et diagnostiquée à distance, avec une connexion Internet sécurisée.

  • Connector.

    LOGICIEL COMPENSATEUR DE DISTORSION

    Le logiciel exclusif Rotoworx qui compense la distorsion est facile à utiliser et vise à réduire les dépenses associées à l’outillage supplémentaire pour la découpe. Il maximise l’utilisation de vos matrices flexibles actuelles, en permettant leur usage sur le cylindre magnétique Rotoworx. Une matrice flexible à rotation complète, achetée pour vos autres presses, peut donc être placée directement dans la Rotoworx et l’interface de gestion de tâches corrigera selon ses exigences de distorsion.
